Luogo di origine:
originale
Marca:
TI
Numero di modello:

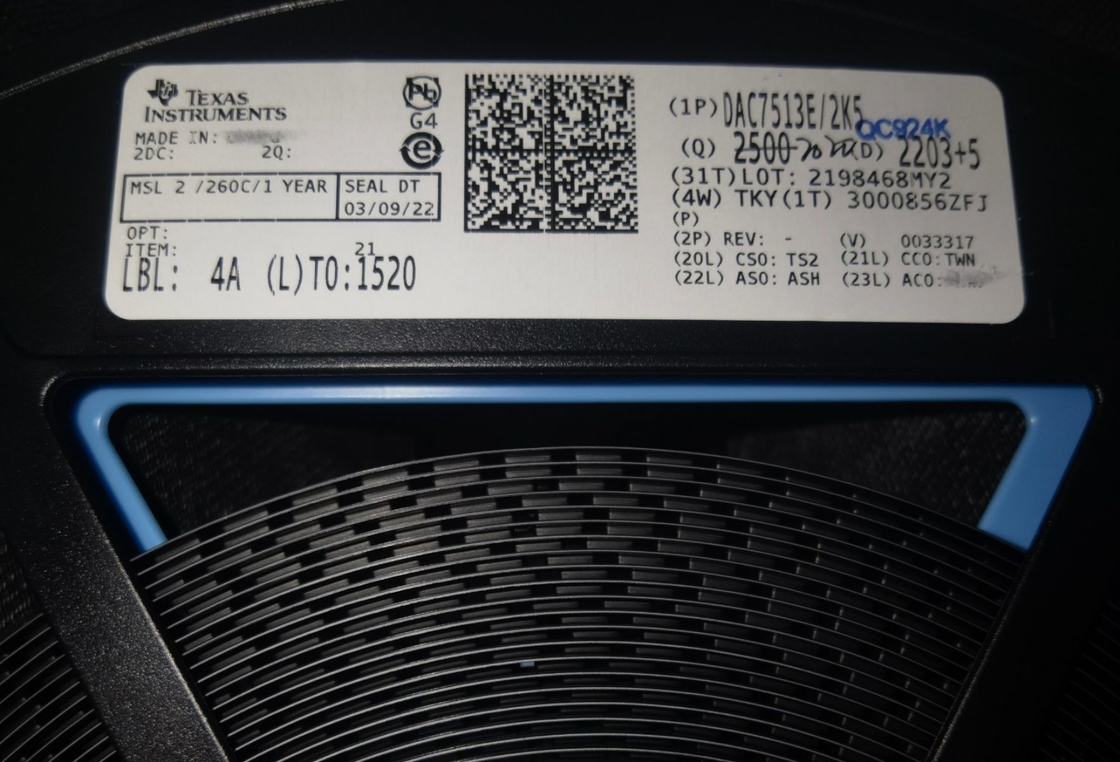

DAC7513E
contattici
Applicazione:
DAC7513E è un convertitore digitale-analogico di precisione pungente 12 (DAC) ampiamente usato nel controllo industriale, nella strumentazione, nel controllo di automazione ed in altri campi. Può convertire i segnali numerici in segnali analogici e produrrli ai circuiti o ai dispositivi esterni, raggiungendo la conversione fra digitale ed i segnali analogici.
Conclusione:
Il DAC7513E presenta i vantaggi dell'alta risoluzione, dell'alta velocità, del basso consumo energetico e di a basso rumore e può fornire i segnali in uscita analogici accurati e stabili, adatti per le applicazioni molto richieste. Allo stesso tempo, inoltre ha funzioni quali l'interfaccia di SPI, il regolatore di potere e la tensione interna di riferimento, rendente lo conveniente affinchè gli utenti usi.
Parametri:
Risoluzione: 12 bit
Tensione di alimentazione elettrica: 2.7V-5.5V
Gamma di tensione in uscita: 0V-5V
Impedenza dell'uscita: 0,5 Ω (valore tipico)
Corrente d'uscita: ± 5mA (valore tipico)
Gamma di temperature di lavoro: -40 ℃ - ℃ +125
Forma d'imballaggio: VSSOP8
| UE RoHS | Compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | Attivo |
| NTA | 8542.39.00.01 |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Tipo del convertitore | Uso generale |
| Architettura | Resistenza-corda |
| Risoluzione | 12bit |
| Tasso di conversione | 95ksps |
| Numero di DAC Channels | 1 |
| Numero delle uscite per chip | 1 |
| Tempo di sistemazione massimo (US) | 10 |
| Tipo di interfaccia di Digital | Pubblicazione periodica (3-cavo, SPI, QSPI, Microwire) |
| Tipo dell'uscita | Tensione |
| Polarità dell'uscita | Unipolare |
| Riferimento di tensione | Esterno |
| Tensione di semplice alimentazione minima (v) | 2,7 |
| Tipo dell'alimentazione elettrica | Singolo |
| Errore integrale di non linearità | ±8LSB |
| Errore completo | -1.25%FSR |
| Temperatura di funzionamento minima (°C) | -40 |
| Temperatura di funzionamento massima (°C) | 105 |
| Imballaggio | Nastro e bobina |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 0,95 (massimo) |
| Larghezza del pacchetto | 3,1 (massimo) |
| Lunghezza del pacchetto | 3,1 (massimo) |
| Il PWB è cambiato | 8 |
| Nome del imballaggio di serie | CONTENTINO |
| Pacchetto del fornitore | VSSOP |
| Pin Count | 8 |
| Forma del cavo | Gabbiano-ala |
