Luogo di origine:
originale
Marca:
TI
Numero di modello:
LMV722MM/LMV722MMX
contattici
LMV722MMX è un amplificatore operazionale doppio con i seguenti parametri:
Gamma di tensione di alimentazione elettrica: 2.7V a 5.5V
Guadagno di amplificatore normalmente aperto: 40dB a 80dB
Corrente d'uscita massima: 20mA
Resistenza d'ingresso normalmente aperta: 100k Ω
Gamma di temperatura di funzionamento: -40 ° C - 125 C del °
Questo dispositivo è adatto ad applicazioni quali l'audio amplificazione, i sensori e la trasmissione del segnale. Rispetto a LMV612MMX, LMV722MMX ha il più alto guadagno e resistenza d'ingresso più bassa, rendente lo adatto ad applicazioni di più alta precisione. Alcune di queste applicazioni e conclusioni includono:
Audio amplificazione: LMV722MMX è adatto a progettazioni dell'amplificatore audio che richiedono l'alto guadagno e la distorsione bassa di migliorare la prestazione e la qualità del suono di audio sistemi.
Amplificazione del segnale del sensore: Questo amplificatore può amplificare i piccoli segnali del sensore per rilevazione e l'analisi più facili. Può anche essere usato per amplificare l'uscita del segnale dall'amplificatore.
Trasmissione del segnale: LMV722MMX può anche essere usato per trasmettere i segnali da un circuito ad un altro migliorare la potenza del segnale e la qualità. Ciò può contribuire a risolvere i problemi quale il rapporto segnale-rumore nella trasmissione del segnale.

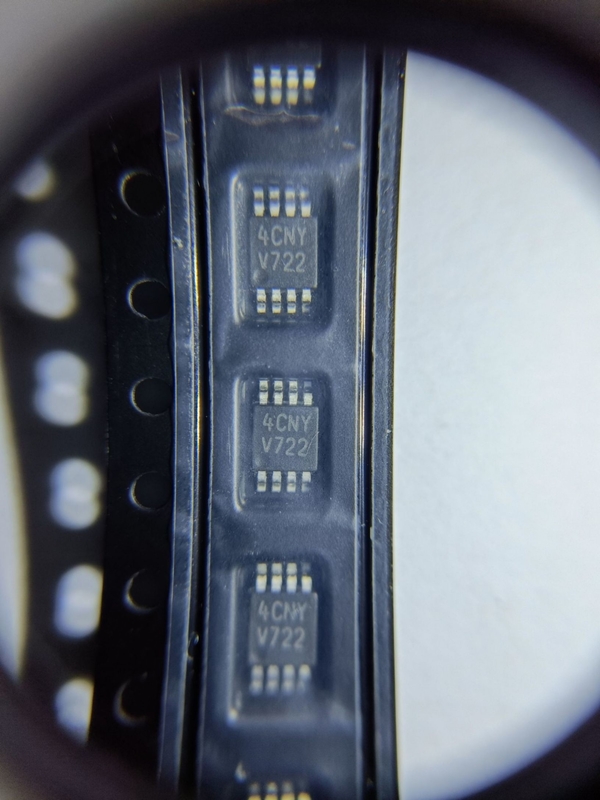

L'imballaggio di LMV722MMX è VSSOP-8, con una dimensione di 3.00mm x di 3.00mm, che è molto adatta ad applicazioni sui piccoli circuiti.
| UE RoHS | Non compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | Obsoleto |
| SVHC | Sì |
| SVHC supera la soglia | Sì |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Tipo | Amplificatore a basso rumore |
| Produttore Type | Amplificatore a basso rumore |
| Numero dei canali per chip | 2 |
| Ferrovia da recintare | Ferrovia per recintare uscita |
| Tecnologia della trasformazione | BiCMOS |
| Tipo dell'uscita | CMOS |
| Il massimo ha introdotto la tensione di derivazione (sistemi MV) | 3@5V |
| Tensione di semplice alimentazione minima (v) | 2,2 |
| Tensione di semplice alimentazione massima (v) | 5,5 |
| Corrente di derivazione introdotta massimo (uA) | 0,025 (tipo) @5V |
| Corrente di polarizzazione introdotta tipica (uA) | 0.26@5V |
| Corrente massima del rifornimento (mA) | 2.4@5V |
| Corrente d'uscita tipica (mA) | 52.6@5V |
| Tipo dell'alimentazione elettrica | Singolo |
| Tasso di pantano tipico (V/us) | 5.25@5V |
| Densità introdotta tipica di tensione di rumore (nV/rtHz) | 8.5@5V |
| Guadagno tipico di tensione (dB) | 94 |
| Densità tipica di rumore della corrente di ingresso non invertente (pA/rtHz) | 0.2@5V |
| PSRR minimo (dB) | 70 |
| CMRR minimo (dB) | 70 |
| Gamma minima di CMRR (dB) | 70 - 71 |
| Prodotto tipico di larghezza di banda di guadagno (megahertz) | 10 |
| Supporto interrotto | Nessun |
| Temperatura di funzionamento minima (°C) | -40 |
| Temperatura di funzionamento massima (°C) | 85 |
| Grado di temperatura del fornitore | Industriale |
| Imballaggio | Nastro e bobina |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 0,95 (massimo) |
| Larghezza del pacchetto | 3,1 (massimo) |
| Lunghezza del pacchetto | 3,1 (massimo) |
| Il PWB è cambiato | 8 |
| Nome del imballaggio di serie | CONTENTINO |
| Pacchetto del fornitore | VSSOP |
| Pin Count | 8 |
| Forma del cavo | Gabbiano-ala |
