Luogo di origine:
originale
Marca:
TI
Numero di modello:
LMV358IDR
contattici

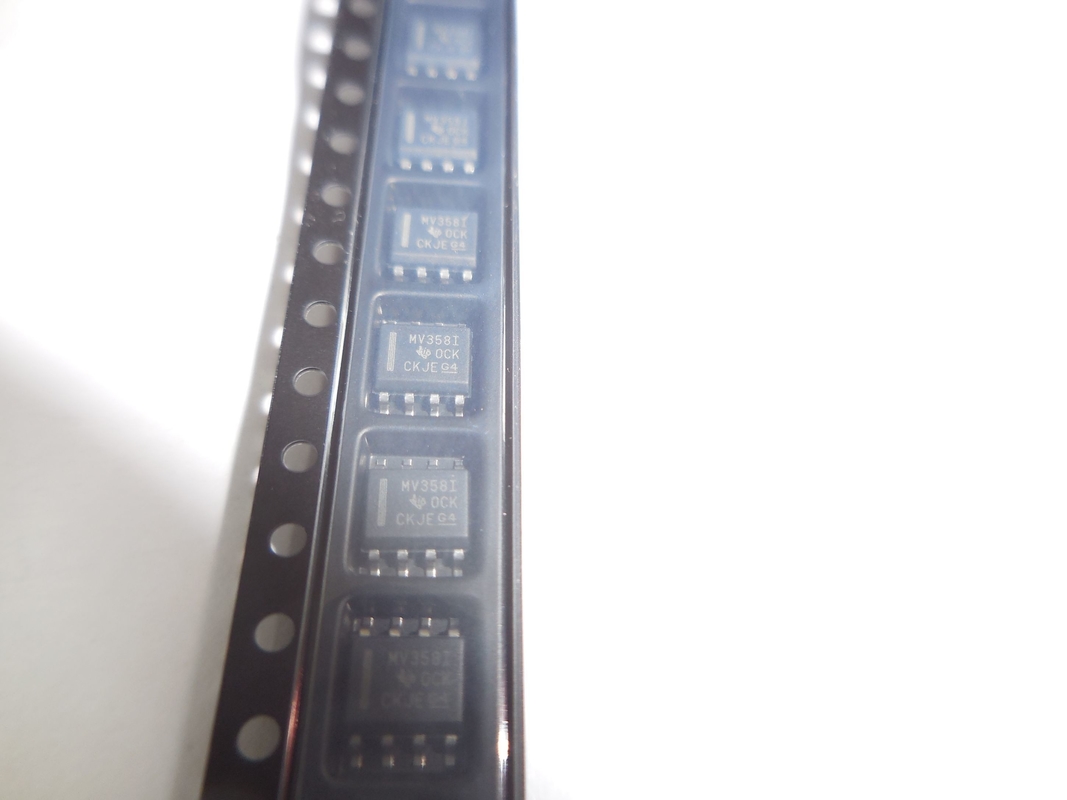

LMV358IDR è un circuito integrato a doppio canale e a bassa tensione dell'amplificatore operazionale (op-amp) (IC) manifatturiero da Texas Instruments. È destinato per funzionare con una tensione di semplice alimentazione, fornendo all'oscillazione dell'input della ferrovia--ferrovia e dell'uscita una tensione di contrappeso dell'input di minimo.
Applicazioni:
Amplificatori audio e preamplificatori.
Amplificatori del sensore.
Circuiti di condizionamento di segnale.
Filtri attivi.
ad oscillatori controllati a tensione.
Caratteristiche:
Op-amp indipendenti doppi in un singolo pacchetto.
Ampia gamma di tensione in ingresso: 2.7V a 5.5V.
oscillazione dell'input e dell'uscita della Ferrovia--ferrovia.
Basso consumo energetico: 0,5 mA per canale.
Alto rapporto di rifiuto di comune-modo (CMRR): dB 70.
Il minimo ha introdotto la tensione di derivazione: 1 sistema MV.
stalla di Unità-guadagno.
Protezione di ESD: 2 chilovolt (modello del corpo umano).
Parametri:
Gamma di tensione in ingresso: 2.7V a 5.5V.
Gamma di tensione in uscita: 0V a VCC.
Gamma di temperatura di funzionamento: -40°C a 125°C.
Prodotto di larghezza di banda di guadagno: 1 megahertz.
Tasso di pantano: 0,5 V/μs.
Tensione di derivazione introdotta: 1 sistema MV.
Corrente di derivazione introdotta: Na 10.
Imballaggio: SOIC-8.
UE RoHS | Compiacente |
ECCN (US) | EAR99 |
Stato della parte | Attivo |
NTA | 8542.33.00.01 |
SVHC | Sì |
Automobilistico | Nessun |
PPAP | Nessun |
Tipo | Amplificatore di bassa tensione |
Produttore Type | Amplificatore di bassa tensione |
Numero dei canali per chip | 2 |
Ferrovia da recintare | Ferrovia per recintare uscita |
Tipo dell'uscita | CMOS |
Il massimo ha introdotto la tensione di derivazione (sistemi MV) | 7@5V |
Tensione di semplice alimentazione minima (v) | 2,7 |
Tensione di semplice alimentazione massima (v) | 5,5 |
Corrente di derivazione introdotta massimo (uA) | 0.05@5V |
Corrente di polarizzazione introdotta tipica (uA) | 0.015@5V |
Corrente di polarizzazione introdotta massima (uA) | 0.25@5V |
Corrente massima del rifornimento (mA) | 0.44@5V |
Corrente d'uscita tipica (mA) | 60 |
Tipo dell'alimentazione elettrica | Singolo |
Tasso di pantano tipico (V/us) | 1@5V |
Densità introdotta tipica di tensione di rumore (nV/rtHz) | 39@5V |
Guadagno tipico di tensione (dB) | 100 |
Densità tipica di rumore della corrente di ingresso non invertente (pA/rtHz) | 0.21@5V |
CMRR minimo (dB) | 50 |
Gamma minima di CMRR (dB) | 50 - 60 |
Prodotto tipico di larghezza di banda di guadagno (megahertz) | 1 |
Supporto interrotto | Nessun |
Temperatura di funzionamento minima (°C) | -40 |
Temperatura di funzionamento massima (°C) | 125 |
Imballaggio | Nastro e bobina |
Montaggio | Supporto di superficie |
Altezza del pacchetto | 1,5 (massimo) |
Larghezza del pacchetto | 3,98 (massimo) |
Lunghezza del pacchetto | 5 (massimo) |
Il PWB è cambiato | 8 |
Nome del imballaggio di serie | COSÌ |
Pacchetto del fornitore | SOIC |
Pin Count | 8 |
Forma del cavo | Gabbiano-ala |
