Luogo di origine:
originale
Marca:
TI
Numero di modello:
LMV358IDGKR
contattici
LMV358IDGKR è un circuito integrato a doppio canale e a bassa tensione dell'amplificatore operazionale (op-amp) (IC) manifatturiero da Texas Instruments. È destinato per funzionare con una tensione di semplice alimentazione, fornendo all'oscillazione dell'input della ferrovia--ferrovia e dell'uscita una tensione di contrappeso dell'input di minimo.
Applicazioni:
Amplificatori audio e preamplificatori.
Amplificatori del sensore.
Circuiti di condizionamento di segnale.
Filtri attivi.
ad oscillatori controllati a tensione.
Caratteristiche:
Op-amp indipendenti doppi in un singolo pacchetto.
Ampia gamma di tensione in ingresso: 2.7V a 5.5V.
oscillazione dell'input e dell'uscita della Ferrovia--ferrovia.
Basso consumo energetico: 0,5 mA per canale.
Alto rapporto di rifiuto di comune-modo (CMRR): dB 70.
Il minimo ha introdotto la tensione di derivazione: 1 sistema MV.
stalla di Unità-guadagno.
Protezione di ESD: 2 chilovolt (modello del corpo umano).
Parametri:
Gamma di tensione in ingresso: 2.7V a 5.5V.
Gamma di tensione in uscita: 0V a VCC.
Gamma di temperatura di funzionamento: -40°C a 125°C.
Prodotto di larghezza di banda di guadagno: 1 megahertz.
Tasso di pantano: 0,5 V/μs.
Tensione di derivazione introdotta: 1 sistema MV.
Corrente di derivazione introdotta: Na 10.

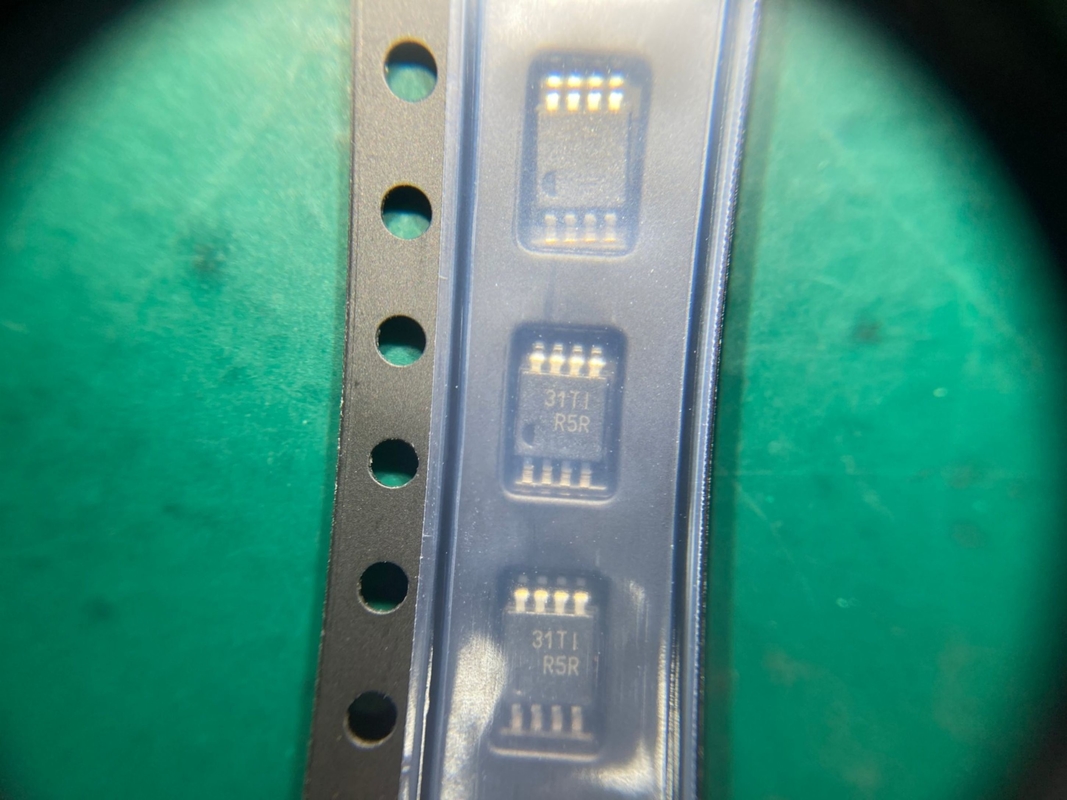

Imballaggio: VSSOP-8.
| UE RoHS | Compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | Attivo |
| NTA | 8542.33.00.01 |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Tipo | Amplificatore di bassa tensione |
| Produttore Type | Amplificatore di bassa tensione |
| Numero dei canali per chip | 2 |
| Ferrovia da recintare | Ferrovia per recintare uscita |
| Tipo dell'uscita | CMOS |
| Il massimo ha introdotto la tensione di derivazione (sistemi MV) | 7@5V |
| Tensione di semplice alimentazione minima (v) | 2,7 |
| Tensione di semplice alimentazione massima (v) | 5,5 |
| Corrente di derivazione introdotta massimo (uA) | 0.05@5V |
| Corrente di polarizzazione introdotta tipica (uA) | 0.015@5V |
| Corrente di polarizzazione introdotta massima (uA) | 0.25@5V |
| Corrente massima del rifornimento (mA) | 0.44@5V |
| Corrente d'uscita tipica (mA) | 60 |
| Tipo dell'alimentazione elettrica | Singolo |
| Tasso di pantano tipico (V/us) | 1@5V |
| Densità introdotta tipica di tensione di rumore (nV/rtHz) | 39@5V |
| Guadagno tipico di tensione (dB) | 100 |
| Densità tipica di rumore della corrente di ingresso non invertente (pA/rtHz) | 0.21@5V |
| CMRR minimo (dB) | 50 |
| Gamma minima di CMRR (dB) | 50 - 60 |
| Prodotto tipico di larghezza di banda di guadagno (megahertz) | 1 |
| Supporto interrotto | Nessun |
| Temperatura di funzionamento minima (°C) | -40 |
| Temperatura di funzionamento massima (°C) | 125 |

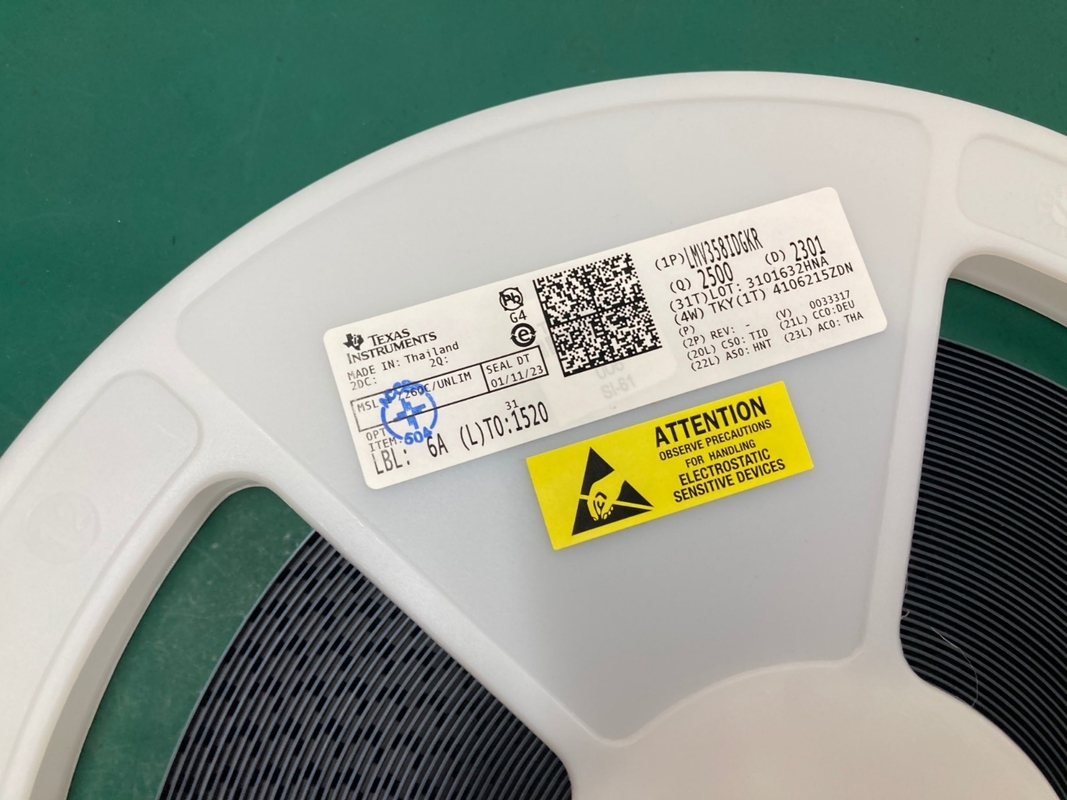

| Imballaggio | Nastro e bobina |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 0,95 (massimo) |
| Larghezza del pacchetto | 3,1 (massimo) |
| Lunghezza del pacchetto | 3,1 (massimo) |
| Il PWB è cambiato | 8 |
| Nome del imballaggio di serie | CONTENTINO |
| Pacchetto del fornitore | VSSOP |
| Pin Count | 8 |
| Forma del cavo | Gabbiano-ala |
