Luogo di origine:
originale
Marca:
TI
Numero di modello:
LMV324M
contattici

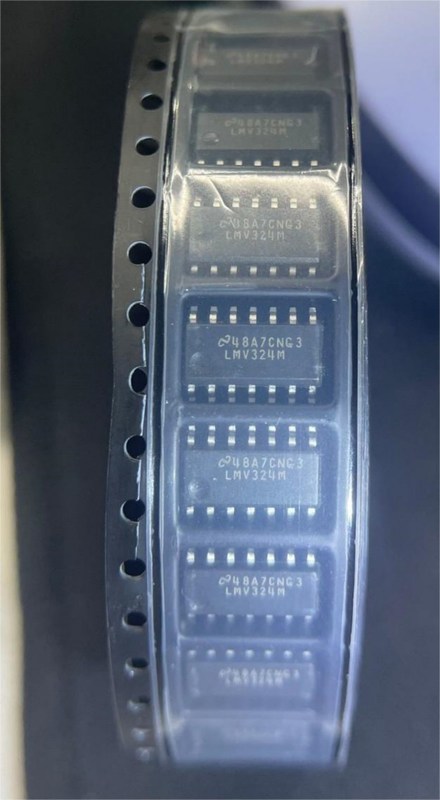

LMV324M è un amplificatore operazionale differenziale a bassa tensione con quattro amplificatori operazionali indipendenti. È adatto a singoli impianti di alimentazione di potere e può funzionare alle tensioni di potere che variano da 2.7V a 5.5V. LMV324M ha le caratteristiche di basso consumo energetico, corrente di polarizzazione bassa dell'input, a basso rumore, l'input basso ha sfalsato la tensione e l'alto prodotto di Guadagno-larghezza di banda ed è ampiamente usato nella gestione di potere, nell'alimentazione a batteria, nel condizionamento di segnale, nella filtrazione, in amplificatore acustico ed in altri campi.
Parametri principali di LMV324M:
Gamma di tensione di alimentazione elettrica: 2.7V a 5.5V
Gamma di temperature di lavoro: -40 ℃ del ℃ to+125
Tipo di imballaggio: SOIC, MSOP, TSSOP
Corrente di polarizzazione bassa dell'input: 10nA
Il minimo ha introdotto la tensione di derivazione: 3mV
Alto prodotto di Guadagno-larghezza di banda: 1MHz
Basso consumo energetico: 0.65mA/amplifier
Guadagno del circuito aperto: 100dB
Gamma di tensione in ingresso: -0.3V a Vcc+0.3V
Protezione di sovraccarico: ± 16V
Uscita corrente: 25mA
Applicazione di LMV324M:
Gestione di potere
A pile
Condizionamento di segnale
filtraggio di onda
Amplificatore acustico
misura di temperatura
Rilevazione ottica
A comando a tocco
Amplificatore audio
Interfaccia del sensore.
| Caratteristiche tecniche del prodotto | |
| UE RoHS | 聽 non compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | NRND |
| NTA | 8542.33.00.01 |
| SVHC | Sì |
| SVHC supera la soglia | Sì |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Tipo | Amplificatore di bassa tensione |
| Produttore Type | Amplificatore di bassa tensione |
| Numero dei canali per chip | 4 |
| Ferrovia da recintare | Ferrovia per recintare uscita |
| Tecnologia della trasformazione | BiCMOS |
| Tipo dell'uscita | CMOS |
| Il massimo ha introdotto la tensione di derivazione (sistemi MV) | 7@5V |
| Tensione di semplice alimentazione minima (v) | 2,7 |
| Tensione di semplice alimentazione massima (v) | 5,5 |
| Corrente di derivazione introdotta massimo (uA) | 0.05@5V |
| Corrente di polarizzazione introdotta tipica (uA) | 0.015@5V |
| Corrente di polarizzazione introdotta massima (uA) | 0.25@5V |
| Corrente massima del rifornimento (mA) | 0.83@5V |
| Corrente d'uscita tipica (mA) | 60 |
| Tipo dell'alimentazione elettrica | Singolo |
| Tasso di pantano tipico (V/us) | 1@5V |
| Densità introdotta tipica di tensione di rumore (nV/rtHz) | 39@5V |
| Guadagno tipico di tensione (dB) | 100 |
| Densità tipica di rumore della corrente di ingresso non invertente (pA/rtHz) | 0.21@5V |
| PSRR minimo (dB) | 50 |
| CMRR minimo (dB) | 50 |
| Gamma minima di CMRR (dB) | 50 - 60 |
| Prodotto tipico di larghezza di banda di guadagno (megahertz) | 1 |
| Supporto interrotto | Nessun |
| Temperatura di funzionamento minima (°C) | -40 |
| Temperatura di funzionamento massima (°C) | 125 |
| Grado di temperatura del fornitore | Industriale |
| Imballaggio | Metropolitana |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 1,5 (massimo) |
| Larghezza del pacchetto | 4 (massimo) |
| Lunghezza del pacchetto | 8,75 (massimo) |
| Il PWB è cambiato | 14 |
| Nome del imballaggio di serie | COSÌ |
| Pacchetto del fornitore | SOIC |
| Pin Count | 14 |
| Forma del cavo | Gabbiano-ala |
