Luogo di origine:
originale
Marca:
TEXAS INSTRUMENTS
Numero di modello:
LMV321M5
contattici

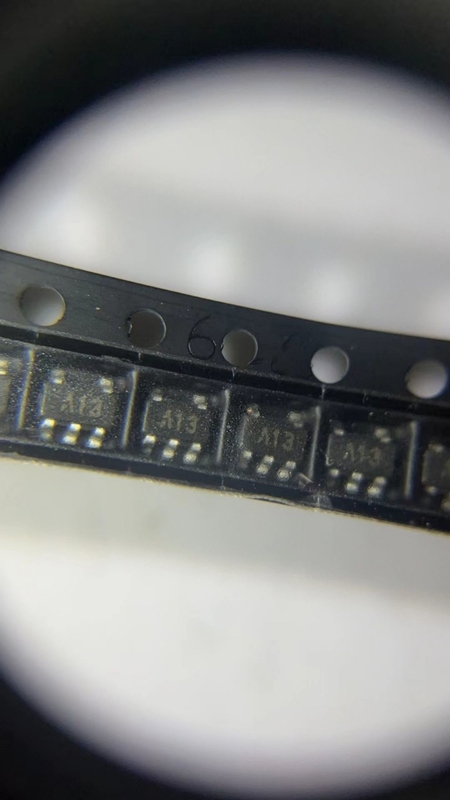

Il LMV321M5 è un amplificatore operazionale a bassa tensione ad un solo canale (op-amp) progettato per le applicazioni per tutti gli usi. Ha una gamma dell'input e di tensione in uscita della ferrovia--ferrovia, in modo da significa che può accettare i segnali in ingresso che si estendono da terra fino la tensione di rifornimento e produce i segnali in uscita che oscillano fra terra e la tensione di rifornimento. Il LMV321M5 ha una corrente di polarizzazione bassa dell'input e una tensione di derivazione dell'input di minimo, che lo rendono adatto ad uso nelle applicazioni che richiedono l'alta impedenza dell'input e l'amplificazione precisa del segnale. Può funzionare con una tensione di rifornimento in basso quanto 2.7V ed ha un prodotto di larghezza di banda di guadagno di 1 megahertz. Il LMV321M5 è disponibile nel pacchetto SOT-23, che lo rende adatto ad uso nelle applicazioni spazio-costrette.
| Caratteristiche tecniche del prodotto | |
| UE RoHS | Non compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | NRND |
| NTA | 8542.33.00.01 |
| SVHC | Sì |
| SVHC supera la soglia | Sì |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Tipo | Amplificatore di bassa tensione |
| Produttore Type | Amplificatore di bassa tensione |
| Numero dei canali per chip | 1 |
| Ferrovia da recintare | Ferrovia per recintare uscita |
| Tecnologia della trasformazione | BiCMOS |
| Tipo dell'uscita | CMOS |
| Il massimo ha introdotto la tensione di derivazione (sistemi MV) | 7@5V |
| Tensione di semplice alimentazione minima (v) | 2,7 |
| Tensione di semplice alimentazione massima (v) | 5,5 |
| Corrente di derivazione introdotta massimo (uA) | 0.05@5V |
| Corrente di polarizzazione introdotta tipica (uA) | 0.015@5V |
| Corrente di polarizzazione introdotta massima (uA) | 0.25@5V |
| Corrente massima del rifornimento (mA) | 0.25@5V |
| Corrente d'uscita tipica (mA) | 60 |
| Tipo dell'alimentazione elettrica | Singolo |
| Tasso di pantano tipico (V/us) | 1@5V |
| Densità introdotta tipica di tensione di rumore (nV/rtHz) | 39@5V |
| Guadagno tipico di tensione (dB) | 100 |
| Densità tipica di rumore della corrente di ingresso non invertente (pA/rtHz) | 0.21@5V |
| PSRR minimo (dB) | 50 |
| CMRR minimo (dB) | 50 |
| Gamma minima di CMRR (dB) | 50 - 60 |
| Prodotto tipico di larghezza di banda di guadagno (megahertz) | 1 |
| Supporto interrotto | Nessun |
| Temperatura di funzionamento minima (C) | -40 |
| Temperatura di funzionamento massima (C) | 125 |
| Grado di temperatura del fornitore | Industriale |
| Imballaggio | Nastro e bobina |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 1,1 |
| Larghezza del pacchetto | 1,75 (massimo) |
| Lunghezza del pacchetto | 3,05 (massimo) |
| Il PWB è cambiato | 5 |
| Nome del imballaggio di serie | BEONE |
| Pacchetto del fornitore | SOT-23 |
| Pin Count | 5 |
| Forma del cavo | Gabbiano-ala |
