Luogo di origine:
originale
Marca:
ST
Numero di modello:
STM32F746BGT6
contattici

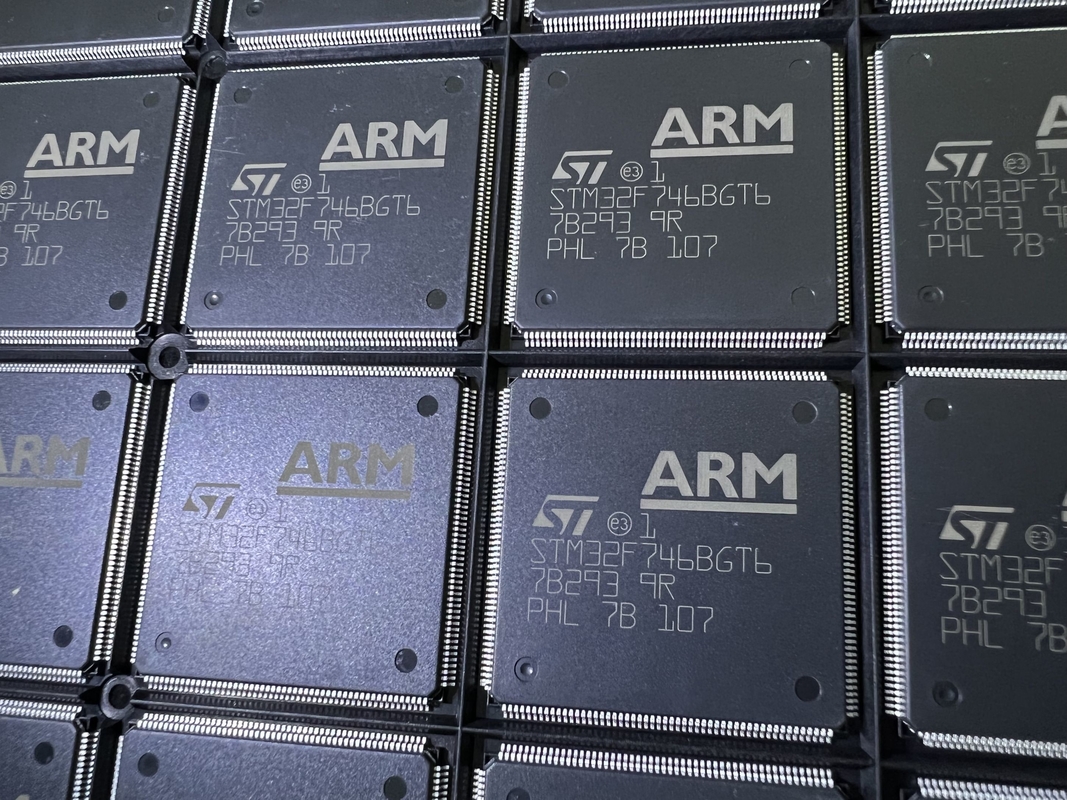

Nuovo e circuito integrato originale TQFP208 di STM32F746BGT6
ISO9001.pdf
STM32F746BGT6 è un microcontroller di 32 bit basato sul nocciolo del BRACCIO Cortex-M7. Il seguenti sono i suoi parametri principali:
Frequenza del CPU: 216MHz
Capacità di memoria flash: 1MB
Capacità di RAM: 320KB
Quantità dell'ingresso/uscita: 208
Interfacce di comunicazione: UART, SPI, il ² C. di I POSSONO, ecc
Imballaggio: TQFP208
Il seguenti sono alcune applicazioni di STM32F746BGT6:
Controllo industriale: STM32F746BGT6 può essere utilizzato per dell'acquisizione dei dati, il regolatore, il controllo di moto, ecc. nel controllo industriale.
Smart Home: STM32F746BGT6 può anche essere utilizzato per gli elettrodomestici, i regolatori, ecc. astuti nelle case astute.
Attrezzatura medica: dovuto il suoi rendimento elevato e basso consumo energetico, STM32F746BGT6 è un regolatore comunemente usato in attrezzatura medica, quali gli strumenti medici, gli elettrocardiografi, ecc.
Conclusione: STM32F746BGT6 è un microcontroller ad alto rendimento e a bassa potenza di 32 bit adatto per vari campi quale controllo industriale, una casa astuta, un'attrezzatura medica, ecc. Ha un CPU ad alta velocità e le interfacce di comunicazione ricche, che possono soddisfare le esigenze di vari scenari dell'applicazione. Il suo imballaggio è TQFP208, adatto a montaggio di SMT.
| Caratteristiche tecniche del prodotto | |
| UE RoHS | Compiacente |
| ECCN (US) | EAR99 |
| Stato della parte | Attivo |
| NTA | 8542.31.00.01 |
| Automobilistico | Nessun |
| PPAP | Nessun |
| Cognome | STM32F |
| Architettura di insieme delle istruzioni | RISC |
| Il centro del dispositivo | ARM Cortex M7 |
| Architettura del centro | BRACCIO |
| Frequenza massima del CPU (megahertz) | 216 |
| Frequenza di clock massima (megahertz) | 216 |
| Larghezza del canale omnibus di dati (pezzo) | 32 |
| Tipo di memoria di programma | Istantaneo |
| Capacità di memoria di programma | 1MB |
| RAM Size | 340KB |
| Programmabilità | Sì |
| Tipo di interfaccia | CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB |
| Numero di I/Os | 168 |
| No. dei temporizzatori | 15 |
| PWM | 2 |
| Numero degli ADC | Triplo |
| Canali dell'ADC | 24/24/24 |
| Risoluzione dell'ADC (pezzo) | 2012/12/12 |
| Numero di DACs | Singolo |
| DAC Channels | 2 |
| DAC Resolution (pezzo) | 12 |
| USART | 4 |
| UART | 4 |
| USB | 2 |
| SPI | 6 |
| I2C | 4 |
| I2S | 3 |
| LATTA | 2 |
| Ethernet | 1 |
| Cane da guardia | 2 |
| Porto matrice parallelo | Nessun |
| Temporizzatore in tempo reale | Sì |
| Dispositivi speciali | Regolatore della LATTA |
| Tensione di rifornimento minima di funzionamento (v) | 1,7 |
| Tensione di rifornimento tipica di funzionamento (v) | 1,8|2,5|3,3 |
| Tensione di rifornimento massima di funzionamento (v) | 3,6 |
| Dissipazione di potere massima (Mw) | 1053 |
| Temperatura di funzionamento minima (C) | -40 |
| Temperatura di funzionamento massima (C) | 85 |
| Grado di temperatura del fornitore | Industriale |
| Imballaggio | Vassoio |
| Montaggio | Supporto di superficie |
| Altezza del pacchetto | 1,4 |
| Larghezza del pacchetto | 28 |
| Lunghezza del pacchetto | 28 |
| Il PWB è cambiato | 208 |
| Nome del imballaggio di serie | QFP |
| Pacchetto del fornitore | LQFP |
| Pin Count | 208 |
| Forma del cavo | Gabbiano-ala |
